Presse NCP

Le presse della serie NCP sono ideali per rivettare, cianfrinare, fustellare, tranciare, stampare, aggraffare per piccoli e grandi montaggi.



Caratteristiche comuni Presse NCP da 1.5 a 15 tonnellate



> Tipi di basi disponibili: base regolabile, base staccabile, tavola rotante.

> Costruzione: robusta struttura d’acciaio elettrosaldato protetta con vernice epossidica.

> Forza massima di chiusura: da 12 kN a 150 kN. La forza applicata è direttamente proporzionale al tipo di lavorazione per garantire una maggiore durata degli stampi.

> Corsa fissa: 20-40 mm standard. A richiesta altre corse max 80mm

> Corsa variabile: variabile da 10 a 80 mm. Altre corse a richiesta.

> Alimentazione elettrica: 3x240-400 V / 50-80 Hz. Altri voltaggi a richiesta.

> Motore: da 0,55 a 5,5 kW.

> Cadenza: oltre 7500 cicli/ora.

> Rumorosità: tutte le presse sono molto silenziose grazie all’adozione di un azionamento a stato solido.

> Tipi di cicli  eseguibili: normale, ciclo in due tempi, marcia ad impulsi e inversione di marcia.

> In tutti i modelli la frenatura è elettronica e, in fase di riposo, il motore è fermo. A richiesta nei modelli NCP12, NCP 20, NCP 30  frenatura con inverter.

> L’apparecchiatura elettronica, con controllo a microprocessore, è montata a bordo macchina ed è contenuta in una cassetta metallica con pannello comandi posto di fronte all’operatore.

> Uno schermo a cristalli liquidi permette di controllare tutte le operazioni, sia in fase di programmazione che di lavoro.

> Tutte le presse sono molto silenziose grazie all’adozione di un azionamento a stato solido.

> La manutenzione è limitata alla sola lubrificazione delle parti scorrevoli e rotanti ogni 100 ore di funzionamento.

> Disponibili apparecchiature con variatore di velocità.

Serie NCP 12

pressa-ncp12

Pressa da 1.5 a 2 tonnellate, concepita per l’aggraffatura.

Maggiori informazioni»

Dati tecnici della pressa NCP12

Motore kW 0,55
Forza massima kN 12 (*)
Corsa fissa mm 40
Peso Kg 55
Alimentazione 3x230-400 V 50-60 Hz
Max cavo rame mm² 4 (*)
Larghezza mm 350
Lunghezza mm 330
Altezza mm 560

(*) Valori incrementabili su richiesta.

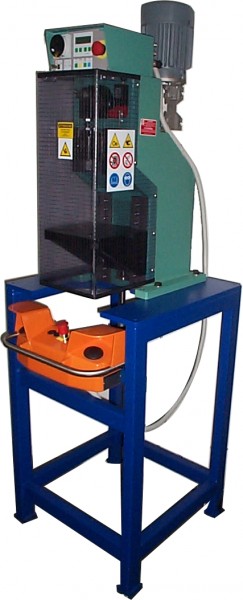

Serie NCP 30

pressa-ncp30mbr-sm

Pressa da 3 tonnellate, per qualsiasi tipo di stampo.

Maggiori informazioni»

Serie NCP 30

NCP 30M NCP 30MBR NCP 30
Motore kW 1,1 1,1 1,1
Forza di lavoro kN 30 30 30
Corsa fissa mm 20 – 40 (*) 20 – 40 (*) 20 – 40 (*)
Corsa variabile mm N.D. 20 – 25 – 30 – 35 – 40 (*) 20 – 25 – 30 – 35 – 40 (*)
Peso Kg 110 150 135
Alimentazione 3x230-400V 50-60 Hz 3x230-400V 50-60 Hz 3x230-400V 50-60 Hz
Sez. max cavo rame mm² 12 12 12
Larghezza mm 260 310 350
Lunghezza mm 510 530 450
Altezza mm 770 930 860

Serie NCP 100

pressa-ncp100

Pressa da 10 tonnellate, con celle di carico.

Maggiori informazioni»

Serie NCP 100

Motore kW 4
Forza massima kN 100
Corsa fissa mm 40 (*)
Corse variabili mm 3 pos.
40 – 50 – 60 (*)
Peso Kg 280
Alimentazione 3x230-400 V 50-60 Hz
Max cavo rame mm² 50
Larghezza mm 400
Lunghezza mm 500
Altezza mm 1160

Serie NCP 20

pressa-ncp20-pneumatica

Pressa da 2 tonnellate, con motoriduttore interno.

Maggiori informazioni»

Serie NCP 20

Motore kW 0,55 0,75
Forza massima kN 15 20
Corsa fissa mm 7 – 20 – 40 (*)
Peso Kg 55
Alimentazione 3x230-400 V 50-60 Hz
Max cavo rame mm² 6 10
Larghezza mm 270
Lunghezza mm 320
Altezza mm 700

Serie NCP 80

pressa-ncp80m-sm

Pressa da 8 tonnellate, con barriere fotoelettriche.

Maggiori informazioni»

Serie NCP 80

NCP 80 NCP 80M
Motore kW 3 3
Forza massima kN 80 80
Corsa fissa mm 40 (*) 40 (*)
Corse variabili mm 3 pos.
40 – 50 – 60
N.D
Peso Kg 230 200
Alimentazione 3x230-400 V 50-60 Hz 3x230-400 V 50-60 Hz
Sez. max cavo rame mm² 35 35
Larghezza mm 400 290
Lunghezza mm 550 460
Altezza mm 1160 1030

Serie NCP 150

pressa-ncp150

Pressa da 15 tonnellate, per qualsiasi tipo di stampo.

Maggiori informazioni»

Serie NCP 150

Motore kW 5,5
Forza massima kN 150
Corsa fissa mm A richiesta
Corsa variabile mm 10 – 70
6 pos.
Peso Kg 900
Alimentazione 400 V 50-60 Hz
Max cavo rame mm² 70
Larghezza mm 500
Lunghezza mm 820
Altezza mm 1800

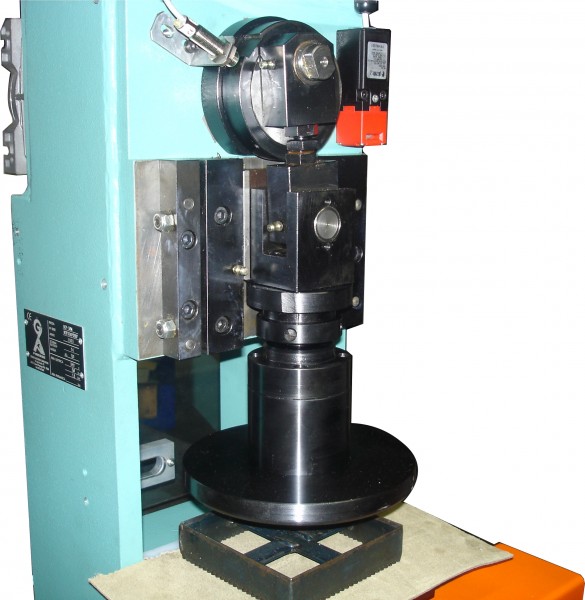

Alcune immagini delle NCP da 1,5 a 15 tonnellate
